風淋室控制器電路圖
當前位置：首頁 >> 風淋室技術文章 >> 正文風淋室控制器電路圖

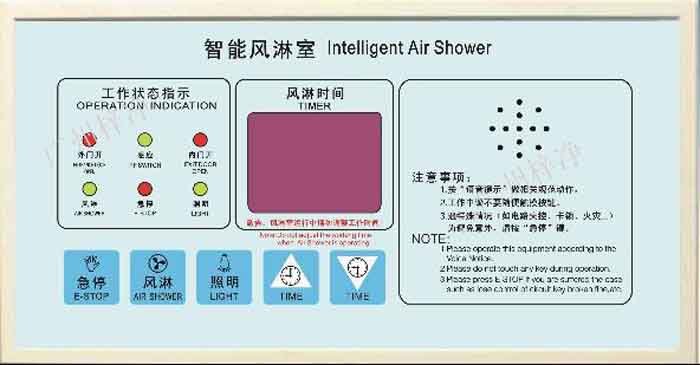

風淋室控制器主板使用注意事項：
1、風淋室控制器開孔尺寸：L×W=245×125（MM）
2、風淋室控制器使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、風淋室控制器使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、 風淋室控制器使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備， 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
